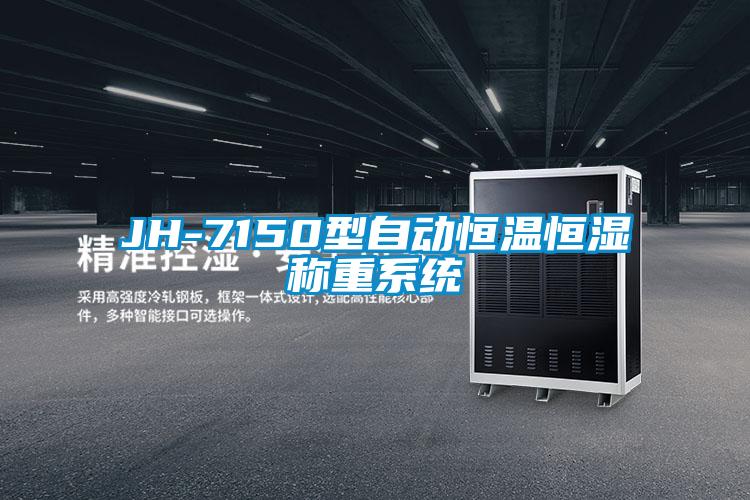

JH-7150型自动恒温恒湿称重系统

　　1、设备名称

　　全自动自动恒温恒湿称重系统

　　2、设备型号

　　JH-7150

　　JH-7100

　　3、设备主要技术参数

　　3.1工作室尺寸

　　550×860×580mm（D×W×H）

　　外形尺寸：780*1500*1800mm

　　500*800*680（D×W×H）

　　外形尺寸：750*1050*1600mm

　　3.2温度范围

　　15℃～35℃

　　3.3温度波动度

　　±0.5℃

　　3.4温度分辨率

　　0.1℃

　　3.5湿度范围

　　30～70％RH

　　3.6湿度分辨率

　　0.1%R.H

　　3.5湿度波动度

　　±3%R.H

　　3.6电源

　　220V50/60HZ

　　3.7控温精度:

　　±0.1℃

　　3.8显示分辨率：

　　时间：0.1min，温度：0.1℃，湿度0.1%RH

　　3.9产品重量

　　250kg

　　3.11控制仪表

　　台湾维纶触摸屏控制仪表

　　3.12箱门

　　设备内置大玻璃门一扇，玻璃门上有两个操作入口，并配有橡胶塞两个

　　3.13循环方式

　　设备采用上送风下吸风的内循环方式，保证箱体温湿度的稳定性和均匀度

　　3.14整机结构

　　制冷机组（外置），与主机共处一室，不影响主机工作

　　3.15空气调节

　　轴流风机一套。加热器、冷凝器、加湿器。

　　3.16加热器

　　电热丝式加湿器

　　3.17加湿器

　　不锈钢加湿器

　　控制方式：PID控制方式

　　水位控制装置：加热器防干烧保护装置

　　3.18安全保护

　　制冷系统：压缩机超压保护、压缩机电机过热保护、压缩机电机过热保护、压缩机过电流保护

　　恒温恒湿箱：超温保护、缺水保护、温度超温保温、风机过热保护

　　电器：漏电保护、过载保护、负载短路保护

　　4、设备结构性能

　　4.1

　　送风循环系

　　统

　　电机

　　采用进口风扇马达+耐高温之耐高温铝合金循环风扇

　　风道循环

　　风路循环采用上出风下回风设计，风压、风速皆符合试验标准，

　　离心风机

　　利用高品质离心风机强力送风循环，避免任何死角，可使测试区内温度分布均匀；

　　节能、静音更好的保证良好的办公环境及操作人员的工作环境，当前国际及国内环保要求

　　4.2

　　加热系

　　统

　　①

　　加热系统采用热风循环加热方式，温度分布均匀完全独立系统.

　　②

　　温度控制输出功率均由微电脑演算，根据内负荷大小自动控制加热功率，以达更加环保节能

　　③

　　系统主要组成部分：加热管、固态继电器等

　　4.3

　　加湿系统

　　①

　　采用全不锈钢浅表面蒸发式加湿器。

　　②

　　加湿除湿系统完全独立；

　　水位控制：采取机械浮球水阀，避免电子式误动作

　　③

　　供水系统：水箱、

　　④

　　加湿系统组成：加湿器、水位控制器、连接水管、软管

　　4.4

　　制

　　冷

　　除

　　湿

　　系

　　统

　　压缩机

　　进口丹弗斯全封闭压缩机

　　冷却方式

　　风冷

　　膨胀阀

　　丹弗斯热力膨胀阀是专为制冷应用而设计

　　电磁阀

　　进口意大利卡士托电磁阀主要用于制冷系统的除霜调节和介质流向控制

　　冷凝器

　　风冷冷凝器采用大转矩、低转速风扇，因此噪声低，V型风冷凝器还具冷量大，占用面积小，外形美观等优点

　　蒸发器

　　浙江威盛

　　干燥过滤器

　　丹弗斯干燥过滤器特点：80%的3A分子筛和20%的活性铝。z大工作压力可达42Bar

　　制冷结构原理

　　制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程

　　组成，其过程如下：制冷剂经压缩机绝热压缩到的压力，消耗了

　　功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交

　　换将热量传给四周介质。后制冷剂经截流阀绝热膨胀做功，这时制冷

　　剂温度降低。Z后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的；

　　制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用下降到较为经济的状态

　　在制冷工艺上草莓视频黄在线观看有成功的多年技术工程师，有合理的配置，和完工业制作，制冷主要核心在配置和工艺制造过程，草莓视频黄在线观看也坚信中国的技术会不断地完善，取值德国中端产品，给国内市场带来更大的便利；

　　4.5控制系统：台湾维纶7寸触摸屏控制仪表

　　基本功能介绍

　　具有温度显示值修正功能

　　具有温湿度感测体校正功能（带有自动校准功能，确保试验的精度）

　　具有压缩机自动停开功能

　　具有预约起动/停止功能

　　具有暂停记录功能

　　具有停电记忆功能：当断电后，程序数据记忆可保持3个月

　　其他功能介绍

　　密码保护：设置键盘输入锁定或解除锁定

　　背光：设置背光照明的自动关闭时间，显示温湿度的运行曲线，点击可扩大和缩小曲线图

　　显示语言：中文/英语可切换

　　显示屏

　　采用高清真彩液晶触摸显示屏，实时监控（监控控制实时数据，信号点数据，实际输出状态）

　　5、部分电器组件简介

　　小型继电器

　　采用进口欧姆龙小型继电器

　　交流接触器

　　采用法国进口施耐德交流接触器

　　固态继电器

　　采用美国进口固特固态继电器

　　延迟继电器

　　断电后继电器开始延时，延时到所设定的时间后，继电器开始动作1组延时触点

　　断路器

　　采用法国施耐德的断路器

　　温度传感器

　　采用台湾宜凡PI100传感器

　　超温/湿保护器

　　采用韩国进口超温保护器

　　6、配备技术资料

　　文件

　　设备使用说明书、保修卡、合格证、电器原理图、
